您此刻的地位：首页 >> 产品中心 >> 3×6 轻触开关 >> 瓦力游戏 3*6 轻触开关贴片带柱 4.3
  • 商品名称： 瓦力游戏 3*6 轻触开关贴片带柱 4.3
  • 商品编号： 1TS002C 4.3
  • 材质： 底座（材质：PPA/PA66/LCP）、端子（材质：黄铜-Ag）、弹片（材质：SUS301-Ag），按钮 (材质：LCP/PA66)、盖板（材质：SUS304）
  • 合用领域： 门禁设备按键、数显卡尺按键、车载音响设备、路由器复位键

1、主题零件弹片为自造，全数零部件均为厂内自造，都是全自动化出产，全过程节造 ；



2、产品的力度、手感能够凭据客户要求随时能够进行调整 ；



3、因所有部件都为自造，品质跟交期能够有保险，价值方面也拥有肯定优势 ；



4、每颗产品均全检. 全检内容含产品表观,操作力,手感及导通职能;



5、选取自动机组装制品, 在品质不变性及产能爬坡方面有显著优势。



6、我司可主推耐高温260℃产品(底座资料:PPA和按钮资料:LCP)。

瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品
瓦力游戏| 首页 -瓦力出品,必属精品

瓦力游戏| 首页 -瓦力出品,必属精品3*6 轻触开关耐高温带柱PDF下载

瓦力游戏| 首页 -瓦力出品,必属精品3*6 轻触开关不耐高温带柱PDF下载



项目 内容 内容 内容
订货产品号 1TS002C 1TS002C 1TS002C
型号 1TS002C 1TS002C 1TS002C
类型 1TS002 1TS002 1TS002
表观尺寸 (LxW) (mm) 6.0mm×3.5mm 6.0mm×3.5mm 6.0mm×3.5mm
表观尺寸 (H) (mm) 4.3±0.1mm 4.3±0.1mm 4.3±0.1mm
离装置面高度 (mm) 4.3±0.1mm 4.3±0.1mm 4.3±0.1mm
操作步骤 正压型 正压型 正压型
焊接对应 回流焊 回流焊 回流焊
实装型 表表装置 表表装置 表表装置
额定 DC 12V/50mA DC 12V/50mA DC 12V/50mA
接触电阻 (mΩ以下) 100mΩ max. 100mΩ max. 100mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
把持力矩 130gf 180gf 250gf
行程种类 短行程 短行程 短行程
行程 (mm) 0.25±0.1mm 0.25±0.1mm 0.25±0.1mm
使用寿命 5万次 5万次 3万次
使用温度领域 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
保留温度领域 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
包装大局 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装 模压带包装 (盘卷包装)/袋装
最幼包装数量 2000PCS/盘 2000PCS/盘 2000PCS/盘
2000PCS/袋 2000PCS/袋 2000PCS/袋
包装箱容量

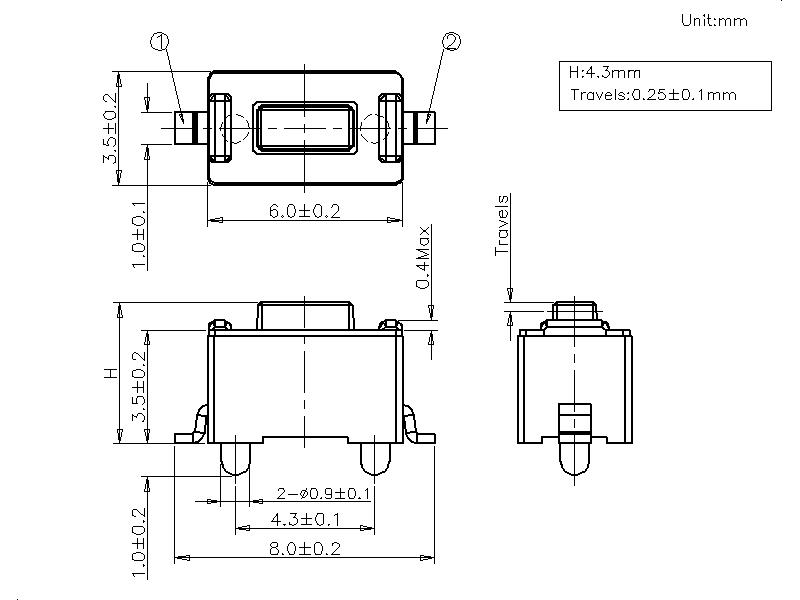

产品图：

瓦力游戏| 首页 -瓦力出品,必属精品

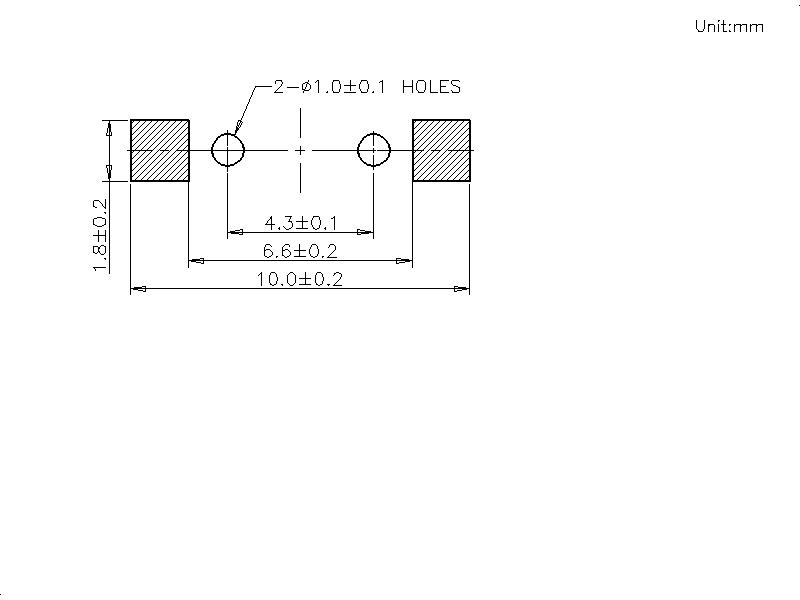

焊接图：

瓦力游戏| 首页 -瓦力出品,必属精品

电路图：

瓦力游戏| 首页 -瓦力出品,必属精品
